電氣所-張杰  著

潔凈手術室作為醫院的心臟部位，其內部的電氣設計顯得尤為重要，本文從潔凈手術室負荷等級的確定、配電設計的注意事項、照明設計要點、接地系統的設計等方面對潔凈手術室的電氣設計做簡要介紹。

一、負荷等級及供電電源

醫院手術室內有大量涉及患者生命安全的醫療設備，為了保障此類設備供電的安全性和可靠性，手術室中涉及患者生命安全的設備及照明設備用電按一級負荷中特別重要負荷要求供電。手術室屬2類醫療場所，根據《醫療建筑電氣設計規范》JGJ 312-2013 2類醫療場所除手術臺驅動機構、X射線設備、額定容量超過5KVA的設備、非生命支持系統的電氣設備外，用于維持生命、外科手術、重癥患者的實時監控和其他位于患者區域的醫療電氣設備及系統的回路，均應采用醫療場所局部IT系統供電。

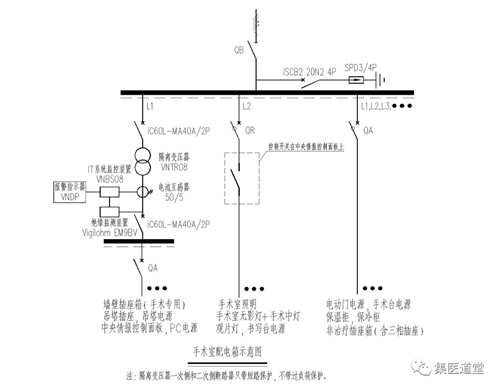

供電系統圖如下圖所示：

當絕緣電阻將至50千歐時絕緣監測器應發出報警信號。

二、配電

潔凈手術室內的電氣線路，應只能專用于本手術室內的電氣設備，無關的電氣線路不應進入或通過本手術室。潔凈手術部的總配電柜應設于非潔凈區內。每個手術室應設置獨立的專用配電箱（柜），箱門不應開向手術室內，電源應直接從手術部總配電柜專線引來。

三、照明

潔凈手術室的照明設計應滿足如下要求：照明應優先選用節能燈具，應為嵌入式密封燈帶，燈具應有防眩光燈罩。燈帶必須布置于送風口之外。手術室的照度均勻度不應低于0.7。一般照明可選色溫4000K-6000K之間的潔凈燈盤，其顯色性應接近于自然光（Ra>90）。手術室的平均照度為750Lx。手術臺兩端的照明燈具至少各有3支燈具應有應急照明電源。手術室的外門上方應設手術工作指示燈。防輻射手術室的外門上方還應設置紅色安全警示標志燈，與醫用放射線設備連鎖控制。

四、局部等電位聯結

在2類場所中，為了限制泄露電流產生的電壓升高，醫療設備裸露導體和局部等電位之間的允許電位差值不應大于50mV。插座的保護導體端子、固定設備的保護導體端子或外界可導電體和局部等電位母排之間的導體電阻不用大于0.2歐（從任何點到局部等電位0.1歐）。

在手術室內設置LEB局部等電位端子箱，并通過BV-1x50mm2 與基礎接地裝置連通。IT系統配電箱設等電位排，連接配電箱金屬外殼和隔離變壓器金屬外殼，TN-S系統配電箱設PE排，均接入手術室LEB端子箱。連接線可采用BV-1*6mm2，并設有黃綠相間色標以便識別。醫療IT系統應和大樓主體共用接地裝置。

五、結語

手術室是醫療行業必備的基礎設置，潔凈手術室的出現，更是滿足了人們對現代手術室的整體要求。隨著我國經濟的快速發展，國家的醫療事業也有了長足的進步，對潔凈手術室使用和管理的要求也越來越高。電氣設計中應注重加強手術區的保護，設備選型上應堅持實用、經濟的原則。
